现场制气（VPSA真空变压吸附制氧机 制氮机）

VPSA真空变压吸附制氧

制氮机

纯度

93%

4N-9N

流量（NM3/h）

150-5600

200-6000

适用行业

钢铁和有色金属，玻璃，造纸，水处理和废水处理，化工和石油，增氧

钢铁和有色金属，电子，浮法玻璃，金属制造和加工，轮胎硫化，石油和化工，食品包装

工作原理

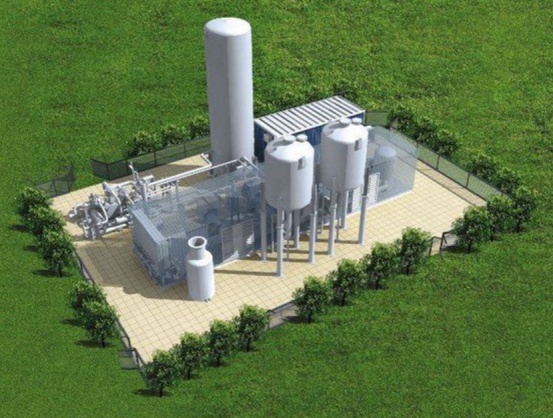

    每一个 VPSA 系统都由空气鼓风机、抽真空风机（仅用于双床系统），一个或两个吸附床，一个氧气缓冲罐、切换阀门和计算机控制系统等组成。
   在单床 VPSA 系统中，风机通过股风加压，并将空气冷却和净化处理后送入吸附床，磅石分子筛将空气中的 CO 、 N 、 Ar 、微量水气和灰尘等杂质吸入分子筛内，氧气被浓缩，并流向吸附床的顶部形成90％至93％的氧气，作为产品送入缓冲罐， VPSA 出口的氧气压力在0.25bar- g 。通常须经过氧压机压缩才能提高压力，并将氧气稳定地送入管道，满足客户需要，然后，在解吸步骤，风机通过抽真空降低吸附床内压力以解吸分子筛内的废气和杂质，并以少量氧气产品反吹床内，以达到充分解吸。废气（氯气、水、二氧花碳和一氧化碳）经过消音器排入大气中。由于在再生过程中不生产氧气， VPSA 系统有一个缓冲罐，以便连续供氧。双床 VPSA 系统同样采用类似单床 VPSA 系统的吸附工艺﹣从正压到负压﹣使每一个床按吸附到解吸的顺序循环操作。
   一个床始终吸附杂质将氧气从空气中分离出来，而另一个床则进行再生循环，这样周而复始地将生产的氧气送入缓冲罐，连续稳定地输送压力和纯度一致的氧气。

空气经过压缩和净化后进入冷箱主热交换器，被冷却到约﹣185℃，并在分馏塔中被分离成各个组分，接着从上塔一股氮气被抽出，在被送入到用户管路前与进口空气换热将低温氮气加热到常温，低温氮气系统的部件包括有：
   空气压缩机
   预净化器
   冷箱
   冷却系统
   计算机控制系统
   备用供应系统

优点

节省成本，能源效率高，可靠性高，灵活性高
